Трак Wirtgen 144728: контроль размеров перед установкой

13.08.2026

Дорожная фреза в работе испытывает нагрузки, которые сложно сравнить с большинством другой спецтехники. Ротор вращается с высокой скоростью, зубья бьют по асфальту и бетону, а гусеничная лента или колёсная база должны удерживать машину в заданной плоскости. Трак — элемент, который принимает на себя ударную волну и передаёт её на раму. Если его геометрия хоть немного не совпадает с заводской, проблемы начнутся далеко не сразу, но они будут неизбежны.

Для примерки берут конкретную позицию: трак Wirtgen 144728. Её сопоставляют с посадочным местом по отверстиям, шагу и рабочим поверхностям; причину любого несоответствия выясняют до монтажа.

Что представляет собой трак 144728

Индекс 144728 привязан к конкретной линейке холодных фрез Wirtgen. Это резинометаллический элемент с армирующим кордом и стальными закладными деталями — башмаками. Конструкция рассчитана на передачу тягового усилия от ведущего колеса к грунту и одновременное гашение вибраций от ротора.

Особенность этой модели — относительная компактность при высокой плотности резиновой смеси. Траки для фрез отличаются от аналогичных элементов экскаваторов или бульдозеров: здесь меньше запас прочности на разрыв, но выше требования к устойчивости против абразивного износа и многократным ударным нагрузкам.

Главное заблуждение при замене: если трак визуально похож и «как будто встаёт на место», значит, он подходит. На практике отклонения в полтора-два миллиметра могут привести к ускоренному износу звёздочки и натяжителя.

Какие размеры нужно проверить до монтажа

Контроль геометрии трека разбивается на несколько этапов. Пропуск хотя бы одного из них снижает смысл всей процедуры.

Шаг зацепления

Ширина и высота профиля

Ширина трека влияет на пятно контакта с поверхностью и на то, как элементы ленты ложатся друг на друга при огибании звёздочки и натяжного колеса. Слишком широкий трак будет тереться о боковые направляющие, слишком узкий — создавать люфт и неравномерный износ кромок.

Высота профиля определяет клиренс и расстояние от грунта до нижней кромки рамы. Завышенный трак может цепляться за арматуру в бетоне или неровности основания, заниженный — снижать проходимость и ухудшать отвод шлама из-под машины.

Диаметр и форма посадочных отверстий

Отверстия под пальцы должны быть цилиндрическими, без конусности и овала. Даже минимальное биение пальца в отверстии при вращении звёздочки превращается в ударную нагрузку. Резина в этом месте начинает расслаиваться, а стальной башмак — деформироваться.

Краткий вывод: контроль сводится к трём числам — шаг, ширина, высота — плюс визуальная оценка формы отверстий. Если все значения в допусках, вероятность проблем при эксплуатации снижается на порядок.

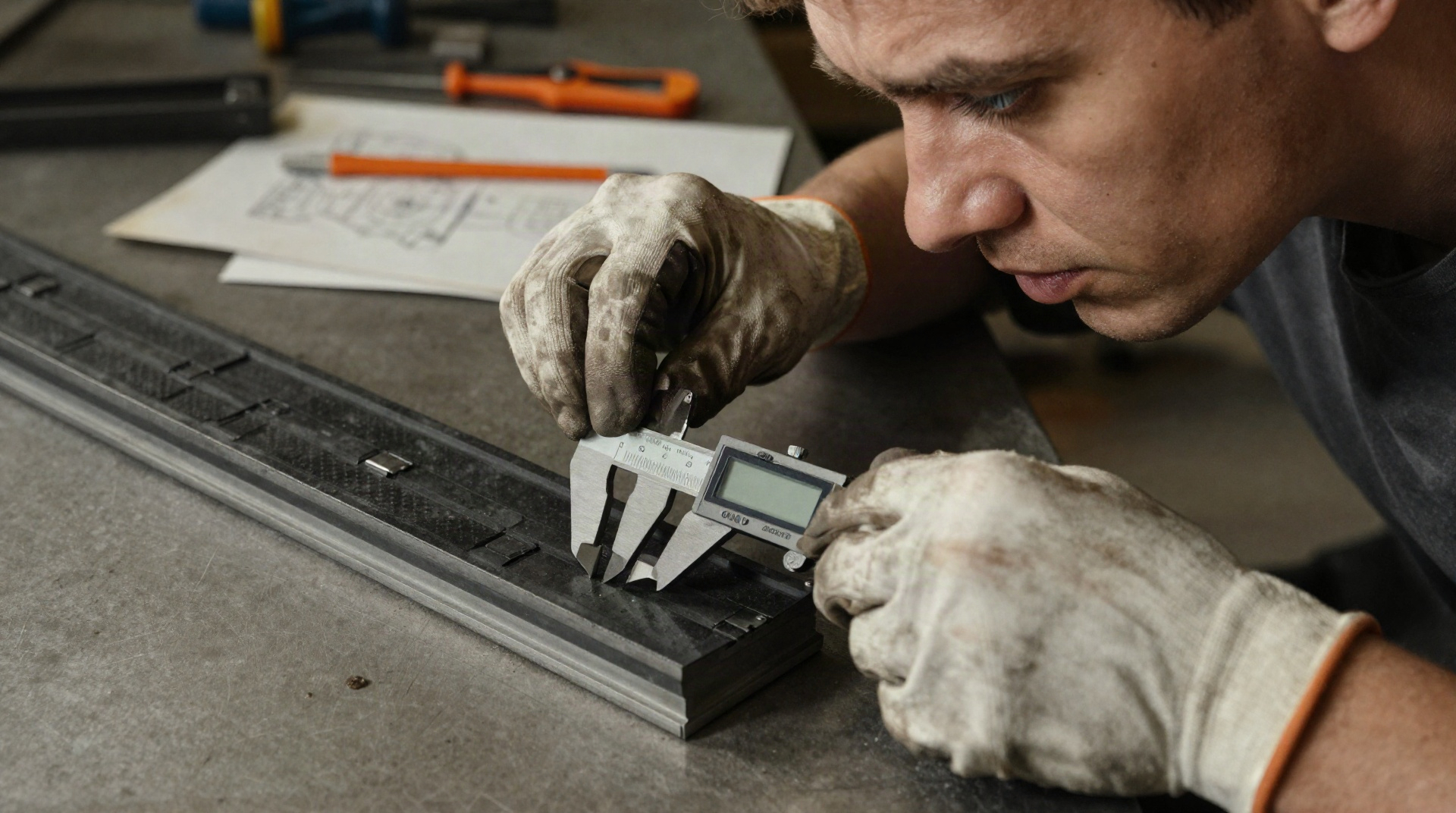

Инструмент и порядок замеров

Параметр	Инструмент	Точки замера

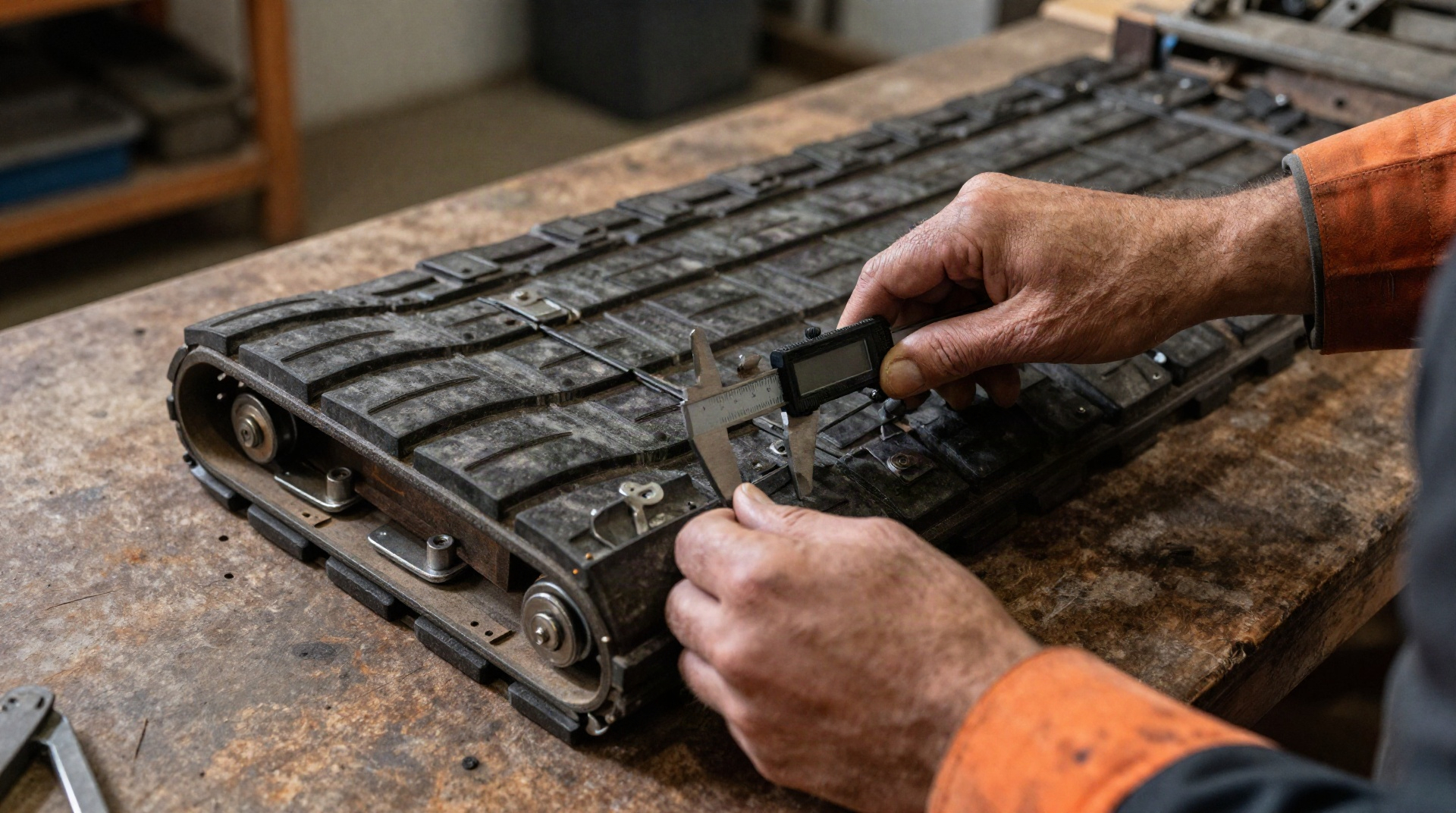

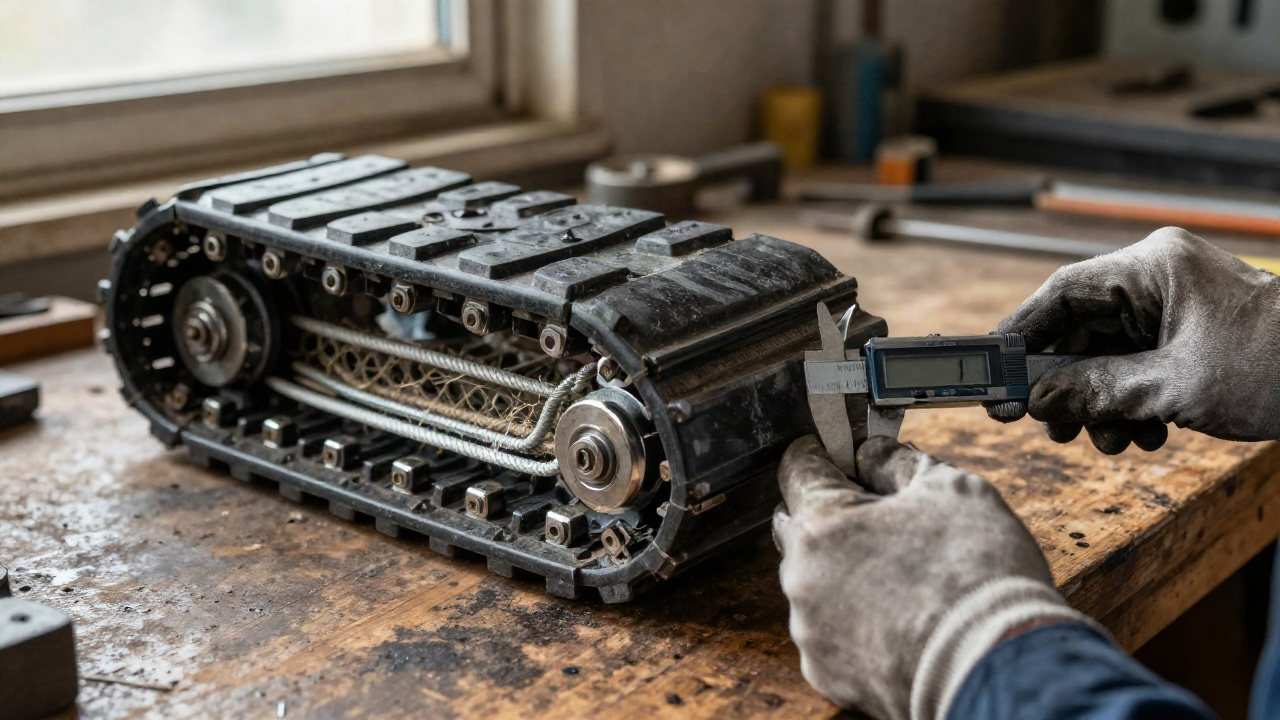

Шаг зацепления	Штангенциркуль	Центры башмаков, 3–4 звена подряд

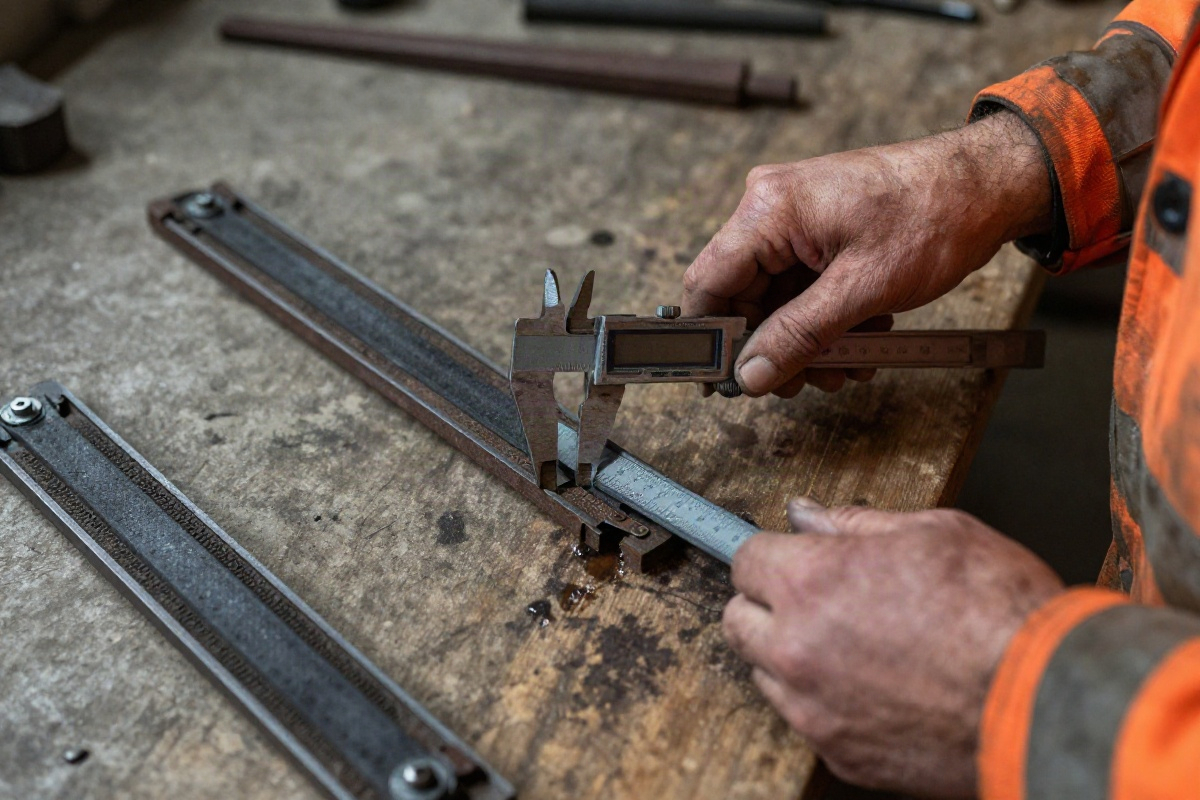

Ширина профиля	Штангенциркуль	Середина трека, без учёта фасок
Высота профиля	Штангенциркуль	От внутренней плоскости до выступающей части протектора
Отверстия	Штангенциркуль, калибр-пробка	Два взаимно перпендикулярных направления

Допуски: что считать браком

Заводская документация Wirtgen задаёт жёсткие рамки. На практике, особенно при работе с аналогами, приходится опираться на эмпирические правила:

Если хотя бы один параметр выходит за эти границы, трак лучше отложить. Установка бракованного элемента на одну позицию в ленте с высокой вероятностью создаст локальную зону перенапряжения.

Признаки некачественного трека по размерам

Не как правило отклонения видны невооружённым глазом, но есть косвенные маркеры, которые выдают грубые нарушения технологии:

1. Рябь на внутренней поверхности. Говорит о нестабильности давления при вулканизации. Часто сопровождается локальным изменением толщины резинового слоя.
2. Смещение башмаков относительно центральной оси. Ведёт к неравномерному износу боковины ленты и перекосу при сборке.
3. Заусенцы и облой вокруг отверстий. Признак того, что металлические вкладыши обрезались после вулканизации, а не закладывались точно в форму. В таком случае геометрия отверстия непредсказуема.

Ограничения и когда замена трека не решит проблему

Контроль размеров перед установкой имеет смысл только при условии, что остальные элементы ходовой части находятся в приемлемом состоянии. Если ведущая звёздочка уже изношена — профиль зубьев стёрт, радиус впадин увеличен — то даже идеально точный трак не ляжет правильно. Он будет проскальзывать, подламываться и быстро выходить из строя.

Аналогично с натяжным колесом: при изношенном подшипнике или деформированном ободе лента будет идти с перекосом, и никакая точность размеров трека это не компенсирует.

Ещё один частый сценарий — попытка установить трак 144728 на фрезу другой модели, близкой по габаритам. Конструктивно ленты могут казаться идентичными, но разница в количестве звеньев, диаметре звёздочки или натяжном устройстве сделает такую замену непригодной для длительной работы.

Краткий вывод: контроль размеров трека — необходимая, но не достаточная процедура. Она работает только в связке с оценкой состояния звёздочки, натяжителя и соответствия модели фрезы.

Практические рекомендации

Замерять каждый трак из партии необязательно, если поставщик документально подтверждает соответствие и есть возможность возврата. Однако выборочная проверка — минимум три-четыре элемента из разных упаковок — должна стать правилом. Это занимает десять минут, но позволяет выявить системный брак до того, как лента окажется на машине.

При сборке ленты стоит маркировать треки, у которых размеры находятся на границе допуска. Их лучше ставить в наименее нагруженные зоны — ближе к натяжному колесу, а не в район ведущей звёздочки.

Хранить траки до установки нужно в горизонтальном положении, без перегибов и без давления сверху. Деформированный при хранении элемент может показать правильные размеры при точечном замере, но в сборе ленты создаст напряжение.

Трак Wirtgen 144728 — деталь, которая не прощает небрежности при подборе. Контроль размеров перед установкой — это не формальность, а единственный способ убедиться, что заменённая лента отработает заложенный ресурс, а не отправит фрезу в повторительный ремонт через пару смен.
